90 градуслы гибрид тоташтыргыч
Тасвирлама

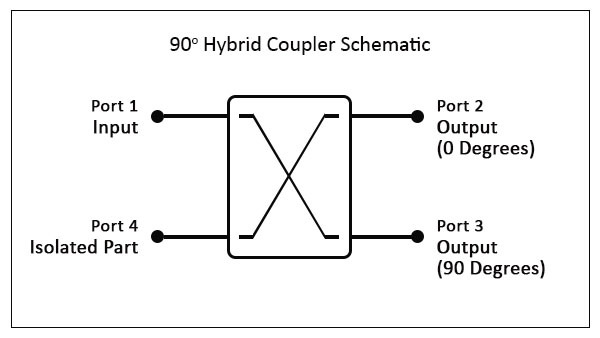

Concept'ның 90 градуслы 3 дБ гибрид тоташтыргычы - керү сигналын ике юлга тигез бүлү өчен кулланыла торган дүрт портлы җайланма, алар арасында 90 градуслы фаза күчеше һәм 3 дБ кимүе белән яки ике сигналны югары изоляцияне саклап калып берләштерү өчен кулланыла, ул көчәйткечләрдә, миксерларда, көч берләштергечләрдә/бүлүчеләрдә, антенна туклануларында, көчсезләндергечләрдә, ачкычларда һәм фаза күчкечләрендә киң кулланыла, анда теләмәгән чагылышлар схемага зыян китерергә мөмкин. Бу төр тоташтыргыч шулай ук Квадратура тоташтыргычы буларак та билгеле.
Барлыгы: Складта бар, MOQ юк һәм сынау өчен бушлай
Техник мәгълүмат
| Деталь номеры | Ешлык Диапазон | Кертү Югалту | VSWR | Изоляция | Амплитуда Баланс | Фаза Баланс |
| CHC00200M00400A90 | 200-400 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0,50 дБ | ±2° |
| CHC00400M00800A90 | 400-800МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0,50 дБ | ±2° |
| CHC00500M01000A90 | 500-1000 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0,5 дБ | ±2° |
| CHC00698M02700A90 | 698-2700МГц | ≤0.3 дБ | ≤1.25 | ≥22 дБ | ±0.6 дБ | ±4° |
| CHC00800M01000A90 | 800-1000 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0.3 дБ | ±3° |
| CHC01000M02000A90 | 1000-2000 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0,5 дБ | ±2° |
| CHC01000M04000A90 | 1000-4000 МГц | ≤0.8dB | ≤1.3 | ≥20 дБ | ±0.7 дБ | ±5° |
| CHC01500M05250A90 | 1500-5250МГц | ≤0.8dB | ≤1.3 | ≥20 дБ | ±0.7 дБ | ±5° |
| CHC01500M04000A90 | 1500-3000 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0,5 дБ | ±2° |
| CHC01700M02500A90 | 1700-2500 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0.3 дБ | ±3° |
| CHC02000M04000A90 | 2000-4000 МГц | ≤0.3 дБ | ≤1.2 | ≥22 дБ | ±0,5 дБ | ±2° |
| CHC02000M08000A90 | 2000-8000 МГц | ≤1.2 дБ | ≤1.5 | ≥16 дБ | ±1.2 дБ | ±5° |
| CHC02000M06000A90 | 2000-6000 МГц | ≤0.5 дБ | ≤1.2 | ≥20 дБ | ±0,5 дБ | ±4° |
| CHC02000M18000A90 | 2000-18000 МГц | ≤1.4 дБ | ≤1.6 | ≥16 дБ | ±0.7 дБ | ±8° |
| CHC04000M18000A90 | 4000-18000МГц | ≤1.2 дБ | ≤1.6 | ≥16 дБ | ±0.7 дБ | ±5° |
| CHC06000M18000A90 | 6000-18000МГц | ≤1.0 дБ | ≤1.6 | ≥15 дБ | ±0.7 дБ | ±5° |
| CHC05000M26500A90 | 5000-26500МГц | ≤1.0 дБ | ≤1.7 | ≥16 дБ | ±0.7 дБ | ±6° |
Искәрмәләр
1. Керү көче 1.20:1 дән яхшырак йөкләнеш VSWR өчен исәпләнгән.
2. Спецификацияләр теләсә кайсы вакытта, бернинди кисәтүсез үзгәртелергә мөмкин.
3. Гомуми югалту кертү югалтуының суммасына тигез +3.0 дБ.
4. Башка конфигурацияләр, мәсәлән, керү һәм чыгу өчен төрле тоташтыргычлар, төрле модель номерлары астында тәкъдим ителә.
OEM һәм ODM хезмәтләре хуплана, SMA, N-Type, F-Type, BNC, TNC, 2.4 мм һәм 2.92 мм тоташтыргычлар вариант буенча тәкъдим ителә.
The above-mentioned hybrid couplers are samplings of our most common products, not a complete listing , contact us for products with other specifications: sales@concept-mw.com.
