Киң киң коаксиаль 10dB юнәлешле парлы үзенчәлекле рәсем
  • Киң киң коаксиаль 10dB юнәлешле куплер

Киң киң коаксиаль 10dB юнәлешле куплер



Featuresзенчәлекләр



• Directгары Директивлык һәм Минималь RF кертү югалту

• Күп, яссы кушылу кыйммәтләре бар

• Микрострип, стриплайн, коакс һәм дулкынландыргыч структуралар мөмкин

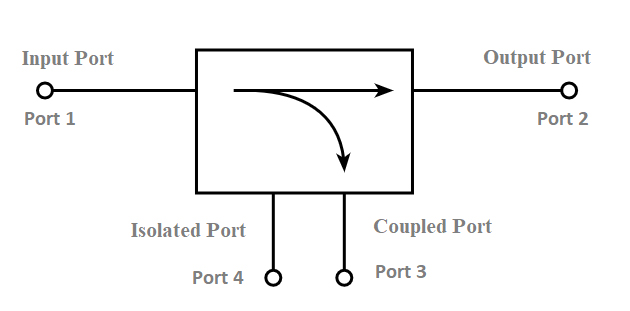

Ectionнәлешле куплерлар - дүрт портлы схемалар, анда бер порт кертү портыннан изоляцияләнгән. Алар сигнал алу өчен кулланыла, кайвакыт вакыйга да, чагылган дулкыннар да.




Ватсап

Продукциянең детальләре

Продукция тэглары

Тасвирлау

Концепциянең юнәлешле куплерлары энергия мониторингы һәм тигезләү, микродулкынлы сигналлардан үрнәк алу, чагылдыру үлчәүләре һәм лаборатория сынаулары һәм үлчәү, оборона / хәрби, антенна һәм башка сигнал куллану өчен кулланыла ала.

10 dB юнәлешле куплер кертү сигнал дәрәҗәсеннән 10 дБ чыгаруны тәэмин итәчәк, һәм бик аз югалту булган "Төп линия" сигнал дәрәҗәсе (теоретик яктан 0,46 дБ).

продукт-тасвирлау1

Мөмкинлек: Акциядә, MOQ юк һәм сынау өчен бушлай

Техник детальләр

Партия саны Ешлык Куплау Тигезлек Керү
Ossгалту		 Директивлык VSWR
CDC00698M02200A10 0.698-2.2 ГГц 10 ± 1дБ ± 0.5dB 0.4dB 20dB 1.2: 1
CDC00698M02700A10 0.698-2.7 ГГц 10 ± 1дБ ± 1.0dB 0.5dB 20dB 1.2: 1
CDC01000M04000A10 1-4 ГГц 10 ± 0.7dB ± 0.4dB 0.5dB 20dB 1.2: 1
CDC00500M06000A10 0,5-6 ГГц 10 ± 1дБ ± 0.7dB 0.7dB 18dB 1.2: 1
CDC00500M08000A10 0,5-8 ГГц 10 ± 1дБ ± 0.7dB 0.7dB 18dB 1.2: 1
CDC02000M08000A10 2-8 ГГц 10 ± 0.7dB ± 0.4dB 0.4dB 20dB 1.2: 1
CDC00500M18000A10 0,5-18 ГГц 10 ± 1дБ ± 1.0dB 1.2dB 12dB 1.6: 1
CDC01000M18000A10 1-18 ГГц 10 ± 1дБ ± 1.0dB 1.2dB 12dB 1.6: 1
CDC02000M18000A10 2-18 ГГц 10 ± 1дБ ± 1.0dB 0.7dB 12dB 1.5: 1
CDC04000M18000A10 4-18 ГГц 10 ± 1дБ ± 0.7dB 0.6dB 12dB 1.5: 1
CDC27000M32000A10 27-32 ГГц 10 ± 1дБ ± 1.0dB 1.0dB 12dB 1.5: 1
CDC06000M40000A10 6-40 ГГц 10 ± 1дБ ± 1.0dB 1.2dB 10dB 1.6: 1
CDC18000M40000A10 18-40 ГГц 10 ± 1дБ ± 1.0dB 1.2dB 12dB 1.6: 1

Искәрмәләр

1. Керү көче VSWR йөкләү өчен 1,20: 1 яхшырак.
2. Спецификацияләр теләсә кайсы вакытта хәбәр итмичә үзгәрергә мөмкин.
3. Күчергечнең кертелгән ешлыктан күрсәтелгән ешлык диапазонында физик югалуы. Гомуми югалту - кушылган югалту һәм кертү югалту суммасы. (Керү югалту + 0,45дб кушылган югалту).
4. Башка конфигурацияләр, мәсәлән, төрле ешлыклар яки төрле куплиннар, төрле өлеш номерлары астында бар.

OEM һәм ODM сервислары каршы алына, 3dB, 6dB, 10dB, 15dB, 20db, 30dB, 40dB һәм 50dB махсуслаштырылган куплерлар кулланыла. SMA, N-Type, F-Type, BNC, TNC, 2.4 мм һәм 2.92 мм тоташтыргычлар вариант өчен мөмкин.
